To, gdzie zamontować filtr hydrauliczny, zależy od budowy układu, rodzaju chronionych podzespołów oraz parametrów pracy instalacji. Filtr może pracować po stronie ssawnej, ciśnieniowej albo na przewodzie powrotnym, a każde z tych miejsc pełni inną funkcję. Przy wyborze lokalizacji trzeba uwzględnić m.in. wydajność pompy, ciśnienie robocze, wymagany poziom czystości oleju oraz wrażliwość elementów hydraulicznych na zanieczyszczenia.

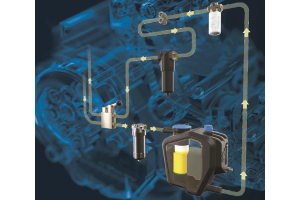

Gdzie zamontować filtr hydrauliczny w układzie?

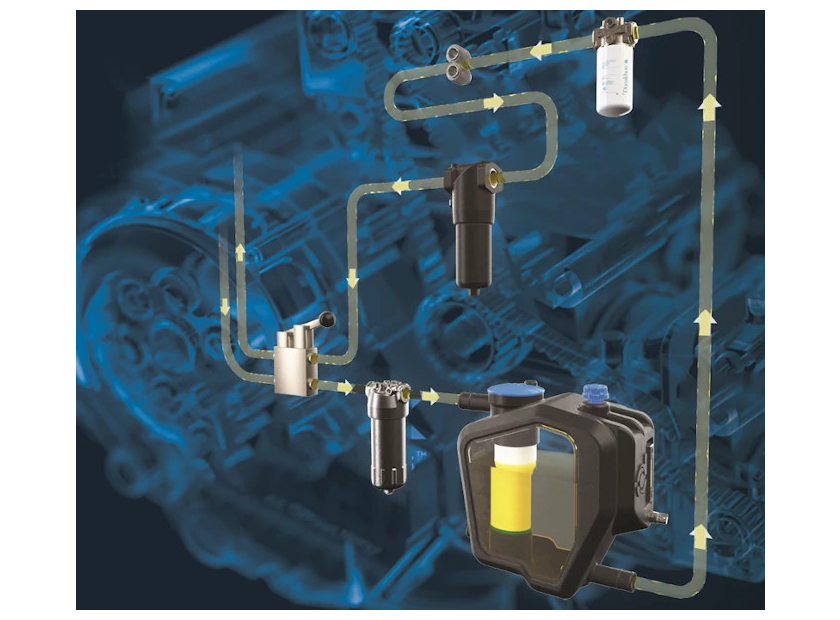

W układach hydraulicznych najczęściej stosuje się filtrację na przewodzie ssawnym, ciśnieniowym albo powrotnym. To, gdzie najlepiej zamontować filtr hydrauliczny, wynika przede wszystkim z tego, który element instalacji ma być chroniony. Filtr ssawny zabezpiecza pompę przed większymi zanieczyszczeniami, ciśnieniowy chroni elementy pracujące po stronie tłocznej, a filtr powrotny oczyszcza olej przed jego ponownym trafieniem do zbiornika. W bardziej rozbudowanych instalacjach kilka punktów filtracji może działać jednocześnie.

Filtr na ssaniu – kiedy ma sens?

Filtr hydrauliczny ssawny montuje się przed pompą, po stronie zasysania oleju ze zbiornika. Jego głównym zadaniem jest zatrzymywanie większych cząstek, zanim przedostaną się do wnętrza pompy. W tym miejscu szczególnie ważny jest niski opór przepływu, ponieważ zbyt duży spadek ciśnienia może pogarszać warunki ssania i sprzyjać kawitacji. Z tego względu filtr ssawny powinien być dobierany nie tylko pod kątem dokładności filtracji, ale również przepustowości i parametrów pracy całej instalacji.

Filtr ciśnieniowy – ochrona wrażliwych podzespołów

Filtr hydrauliczny ciśnieniowy umieszcza się za pompą, w części układu pracującej pod wysokim ciśnieniem. Takie rozwiązanie pozwala zatrzymywać drobniejsze zanieczyszczenia, zanim trafią one do zaworów, rozdzielaczy, siłowników czy innych precyzyjnych elementów. Filtr musi być odpowiednio dobrany do ciśnienia roboczego i maksymalnego przepływu, ponieważ błędny dobór może zwiększać straty ciśnienia. To rozwiązanie sprawdza się szczególnie tam, gdzie wysoka czystość oleju ma duże znaczenie dla trwałości podzespołów.

Filtr na powrocie – gdzie sprawdza się najlepiej?

Filtr powrotny montuje się na przewodzie, którym olej po wykonaniu pracy wraca do zbiornika. Jego zadaniem jest usunięcie zanieczyszczeń powstałych w trakcie pracy układu, zanim medium ponownie trafi do obiegu. To rozwiązanie jest często stosowane, ponieważ filtr działa przy niższym ciśnieniu niż element montowany po stronie tłocznej. Trzeba jednak pamiętać o odpowiednim doborze wydajności, ponieważ przepływ na powrocie może chwilowo być wyższy niż nominalna wydajność pompy.

Jak dobrać miejsce montażu do rodzaju układu?

To, gdzie powinien znaleźć się filtr hydrauliczny, najlepiej ustalać na podstawie funkcji całego układu i wymagań jego najważniejszych elementów. Przy doborze warto uwzględnić:

  • ochronę pompy – wtedy rozważa się filtrację po stronie ssawnej;
  • ochronę zaworów i precyzyjnych podzespołów – sprawdza się filtracja ciśnieniowa;
  • oczyszczanie oleju przed zbiornikiem – stosuje się filtr na przewodzie powrotnym;
  • maksymalny przepływ – filtr nie powinien nadmiernie ograniczać ruchu oleju;
  • ciśnienie robocze – obudowa musi być dostosowana do miejsca montażu;
  • wymaganą dokładność filtracji – zależną od tolerancji poszczególnych podzespołów.

W bardziej wymagających instalacjach stosuje się kilka stopni filtracji, dzięki czemu można jednocześnie chronić pompę, elementy sterujące oraz sam olej.

Filtry hydrauliczne w ofercie IOW TRADE

W IOW TRADE oferujemy rozwiązania przeznaczone do różnych typów układów hydraulicznych. Odpowiedni filtr hydrauliczny można dobrać z uwzględnieniem miejsca montażu, przepływu, ciśnienia roboczego oraz wymaganej dokładności filtracji. W zależności od konstrukcji instalacji może to być rozwiązanie ssawne, ciśnieniowe albo inny wariant dopasowany do konkretnych warunków pracy. Najważniejsze jest to, aby filtr współpracował z parametrami całego układu, a nie był dobierany wyłącznie na podstawie rozmiaru przyłącza.

Gdzie zamontować filtr hydrauliczny – podsumowanie

Odpowiedź na pytanie, gdzie zamontować filtr hydrauliczny, zależy od tego, jaki efekt ma zapewnić filtracja. Filtr ssawny chroni pompę, ciśnieniowy zabezpiecza wrażliwe elementy po stronie tłocznej, a powrotny oczyszcza olej przed ponownym wykorzystaniem. W wielu instalacjach najlepsze rezultaty daje połączenie kilku punktów filtracji. Dlatego miejsce montażu powinno wynikać z parametrów technicznych układu, zaleceń producenta i rzeczywistych warunków pracy.
