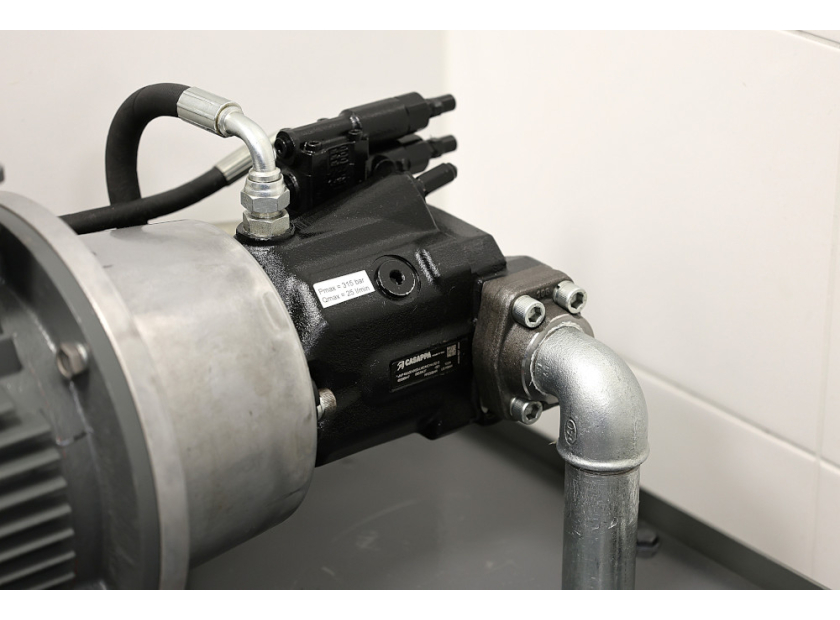

Jak połączyć pompę hydrauliczną z silnikiem elektrycznym? Połączenie pompy hydraulicznej z silnikiem wymaga zgodności mechanicznej, właściwego kierunku obrotów oraz poprawnego połączenia przewodów ssawnych, tłocznych i powrotnych. Pytanie, jak podłączyć pompę hydrauliczną z silnikiem, pojawia się najczęściej przy budowie lub modernizacji układu hydrauliki siłowej w maszynie rolniczej, budowlanej, przemysłowej albo agregacie hydraulicznym.

Spis treści:

  • Dobór pompy i silnika przed montażem
  • Jak wykonać połączenie mechaniczne?
  • Jak podłączyć przewody hydrauliczne i uruchomić układ?
  • Najczęstsze błędy przy podłączaniu pompy do silnika

Dobór pompy i silnika przed montażem

Zanim rozpocznie się montaż, trzeba sprawdzić, czy parametry pompy odpowiadają możliwościom silnika i wymaganiom układu. Znaczenie mają przede wszystkim wydajność pompy, ciśnienie robocze, pojemność geometryczna, dopuszczalne obroty, kierunek pracy wału oraz typ przyłącza. Zbyt mały silnik nie zapewni stabilnej pracy, a zbyt duże obroty mogą doprowadzić do nadmiernego nagrzewania oleju, spadku trwałości uszczelnień i szybszego zużycia elementów roboczych. W praktyce najpierw należy ustalić zapotrzebowanie odbiorników hydraulicznych, czyli siłowników, silników hydraulicznych lub rozdzielaczy. Następnie dobiera się pompę do wymaganego przepływu i ciśnienia. Dobrze dobrana pompa hydrauliczna powinna pracować w zakresie przewidzianym przez producenta, bez przeciążania napędu. Przed montażem warto sprawdzić:

  • kierunek obrotów pompy i silnika,
  • średnicę oraz typ wału,
  • sposób mocowania,
  • wymagane sprzęgło lub łącznik dzwonowy,
  • średnice przewodów hydraulicznych,
  • pojemność zbiornika oleju i rodzaj medium roboczego.

Jak wykonać połączenie mechaniczne?

Połączenie mechaniczne pompy z silnikiem musi przenosić moment obrotowy bez bicia, przesunięcia osiowego i nadmiernych drgań. Najczęściej stosuje się sprzęgła kłowe, elastyczne wkładki sprzęgające oraz łączniki dzwonowe, które ułatwiają ustawienie pompy względem silnika. Wał pompy i wał silnika powinny być ustawione współosiowo, ponieważ nawet niewielka nieosiowość może powodować hałas, podwyższone obciążenie łożysk i uszkodzenie uszczelnienia wału.

Podczas montażu nie należy wbijać sprzęgła na wał ani wymuszać połączenia przez dokręcanie śrub. Elementy powinny pasować wymiarowo, a powierzchnie robocze muszą być czyste. Po skręceniu zestawu warto ręcznie obrócić wał, aby sprawdzić, czy układ pracuje płynnie i bez oporu. Na tym etapie dobrze ocenić także dostęp do króćców, przewodów i filtrów, ponieważ późniejsza obsługa serwisowa będzie łatwiejsza. W układach hydraulicznych duże znaczenie ma czystość oleju. Dlatego już przy montażu warto zaplanować odpowiednie filtry przemysłowe, które ograniczą przedostawanie się zanieczyszczeń do pompy, rozdzielacza i siłowników. To szczególnie ważne w maszynach pracujących w zapyleniu, przy dużej wilgotności lub w systemach użytkowanych przez wiele godzin dziennie.

Najczęstsze błędy przy podłączaniu pompy do silnika

Najczęstszy problem to niewłaściwy kierunek obrotów. Jeżeli pompa została podłączona odwrotnie, może nie tłoczyć oleju prawidłowo, pracować głośno albo ulec uszkodzeniu. Drugim błędem jest źle dobrane sprzęgło, które powoduje bicie, drgania i przeciążenie łożysk. Aby ograniczyć ryzyko problemów, warto trzymać się kolejności:

  • sprawdzenie parametrów pompy i silnika,
  • montaż sprzęgła oraz łącznika,
  • podłączenie linii ssawnej, tłocznej i powrotnej,
  • napełnienie układu olejem,
  • kontrola szczelności,
  • pierwsze uruchomienie bez obciążenia,
  • pomiar ciśnienia i obserwacja pracy układu.

FAQ

Czy pompę hydrauliczną można podłączyć do każdego silnika?

Nie. Silnik musi mieć odpowiednią moc, prędkość obrotową, kierunek pracy i możliwość stabilnego przeniesienia momentu obrotowego. Przed montażem trzeba porównać dane techniczne pompy i silnika, ponieważ zbyt słaby napęd będzie się przeciążał, a zbyt wysokie obroty mogą uszkodzić pompę.

Czy pompa hydrauliczna może pracować bez oleju?

Nie. Praca na sucho grozi szybkim zatarciem elementów roboczych. Przed uruchomieniem trzeba napełnić zbiornik odpowiednim olejem hydraulicznym, sprawdzić drożność przewodu ssawnego i upewnić się, że pompa ma zapewnione smarowanie od pierwszych sekund pracy.

Jak sprawdzić, czy pompa została podłączona prawidłowo?

Po uruchomieniu układ powinien pracować równo, bez nadmiernego hałasu, drgań, spieniania oleju i wycieków. Należy sprawdzić ciśnienie na manometrze, temperaturę oleju oraz reakcję odbiorników hydraulicznych. Jeżeli pojawia się kawitacja, spadek wydajności albo głośna praca, trzeba przerwać test i znaleźć przyczynę.

Jak podłączyć pompę hydrauliczną z silnikiem bez ryzyka awarii?

Najbezpieczniej działać etapami: dobrać kompatybilne elementy, wykonać precyzyjne połączenie mechaniczne, prawidłowo podłączyć przewody, zadbać o filtrację i uruchomić układ bez obciążenia. Takie podejście zmniejsza ryzyko przeciążenia pompy, uszkodzenia silnika oraz przestojów maszyny.
